RBQ-600全自动温控矿缆硫化热补机说明书
一、概述：
该产品是用于煤矿、铁矿、油田以及各大工厂橡胶电缆线修理、接补和打号专用。可补接1.5mm2～185mm2的各种橡胶电缆线。

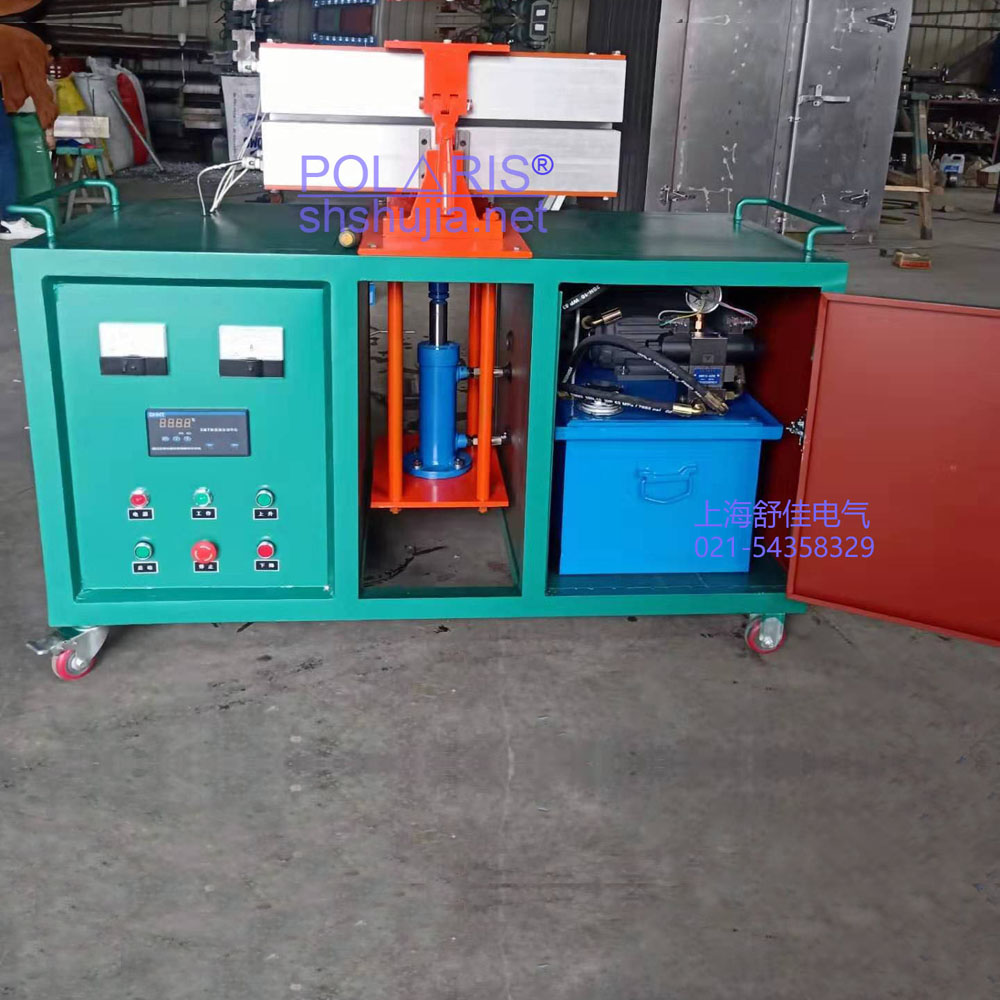

二、矿缆硫化热补机结构:
硫化热补机主要有支架、电气系统、液压系统、仪表控制板组成。
1.液压系统主要有液压缸、活塞、阀和压杆组成，完成模具升降加压，保证加粘补过程所需的压力；
2.支架是热补机的主体构件，仪器底部配有脚轮、配平衡重铁，形成完整的统一机台。
3.电气加热系统分别组装，统一控制，设有定温、控时装置。
三、品种规格
四、主要技术指标
1.各种规格技术指标（概述）
2.本产品格主要技术指标：
1.工作电源：220V/380V (热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)
2.加热功率：4kw
3.模具升温（）：0-399℃可调
4.修补电缆直径：Φ11-81mm
5.升温时间：20分
6.合模最大压力：5T
7.修补长度：600mm
8.外型尺寸：1020×500×970mm
9.重 量：约202Kg
五、温度控制仪主要技术指标
(图二)
六、操作步骤
使用前首先接通电源(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)，供热补机升温，再把所需要热补的温度在控温仪上调到规定的温度指示表上（120℃～180℃），把需补接电缆线放在规定的模具上热压成型，当恒温到规定的温度，控温系统就会自动断电，待温度下降到（100℃～80℃）时方可以将补制的电缆线取出。
1、接通电源：380V或220V(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)，查看电压表是380V还是220V。注意：220V电源功率一定要达到额定功率。
2、先按要补的矿缆直径粗细选个好模具，装好模具：将该修复电缆放在模具上压紧。
3、按绿色按钮，加热，选好修复温度设定可调。
4、当温度到达设定的温度时，自动断电停止加热，此时红灯亮，温度显示还在上升15℃左右，再第二次压紧。
5、当温度下降到100～80℃以下时，打开千斤顶油阀，就可取出电缆线。
七、配置清单
1矿缆热补机 一台
2.液压系统压杆 一只
3.平衡重铁 一只
4.产品说明书 一份
5.合格证 一张
6.保修卡 一份
一、概述：
该产品是用于煤矿、铁矿、油田以及各大工厂橡胶电缆线修理、接补和打号专用。可补接1.5mm2～185mm2的各种橡胶电缆线。
二、矿缆硫化热补机结构:
硫化热补机主要有支架、电气系统、液压系统、仪表控制板组成。
1.液压系统主要有液压缸、活塞、阀和压杆组成，完成模具升降加压，保证加粘补过程所需的压力；
2.支架是热补机的主体构件，仪器底部配有脚轮、配平衡重铁，形成完整的统一机台。
3.电气加热系统分别组装，统一控制，设有定温、控时装置。
三、品种规格
| 名 称 | 型 号 | 外型尺寸 |
模具直径和 截面积 |
重量 | 说 明 |
|
液压恒温 自控热补机 |
RBQ－1000型 | 1350×500×995 |
Φ54－Φ81 75m/m2－185m/m2 |
500kg | 实用综采 |
|
液压恒温 自控热补机 |
RBQ－800型 | 1350×500×995 |
Φ54－Φ81 75m/m2－185m/m2 |
450kg | 实用综采 |
| 电缆热补器 | RBQ-600 | 1020×480×995 |
Φ11-Φ81 1.5-240m/m2 |
202KG | 实用综采 |
| 电缆热补器 | JXB-400 | 880×410×900 |
Φ11－Φ50 1.5m/m2－70m/m2 |
120kg | 实用普采 |
| 电缆热补机 | RSRBQ-Ⅱ型 | 600×420×520 |
Φ50－Φ81 75m/m2－185m/m2 |
100kg | 实用综采 |
| 电缆热补机 | RSRBQ-400型 | 400×360×420 |
Φ11－Φ50 1.5m/m2－70m/m2 |
65kg | 实用普采 |
| 电缆热补机 | RSRBQ -250型 | 250×230×300 |
Φ10－Φ26 1.5m/m2－10m/m2 |
40kg | 实用普采 |
|
三叉电缆 热补机 |
RSRBQ -400型 | 400×480×420 |
Φ10－Φ30 1.5m/m2－16m/m2 |
75kg | 实用普采 |
四、主要技术指标
1.各种规格技术指标（概述）
|
电源 电压 |
电流 强度 |
加热 温度 |
出模 温度 |
升温 时间 |
电功率 |
绝缘 程度 |
|
220V 或380V |
45A 40A 22A 16A |
120℃～180℃ | 100℃～180℃ |
30±5 分钟 |
10KW 6KW 5KW 4KW |
80～120MΩ |
1.工作电源：220V/380V (热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)
2.加热功率：4kw
3.模具升温（）：0-399℃可调
4.修补电缆直径：Φ11-81mm
5.升温时间：20分
6.合模最大压力：5T
7.修补长度：600mm
8.外型尺寸：1020×500×970mm
9.重 量：约202Kg
五、温度控制仪主要技术指标
| 控温范围 | 20℃－399℃ |
| 控温精度 | ±1℃ |
| 测温精度 | ±10℃ |
| 温度选择盘精度 | ±10℃ |
| 仪器工作环境温度 温度 | －10℃～＋50℃相对温度不超过85% |
| 控温继电器输出接柱 | 最大电压450V最大电流10A |
| 仪器电源 | 交流220V50Hz电压波动小于15% |
| 仪器消耗功率 | 小于6瓦 |
(图二)
六、操作步骤
使用前首先接通电源(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)，供热补机升温，再把所需要热补的温度在控温仪上调到规定的温度指示表上（120℃～180℃），把需补接电缆线放在规定的模具上热压成型，当恒温到规定的温度，控温系统就会自动断电，待温度下降到（100℃～80℃）时方可以将补制的电缆线取出。
1、接通电源：380V或220V(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)，查看电压表是380V还是220V。注意：220V电源功率一定要达到额定功率。
2、先按要补的矿缆直径粗细选个好模具，装好模具：将该修复电缆放在模具上压紧。
3、按绿色按钮，加热，选好修复温度设定可调。
4、当温度到达设定的温度时，自动断电停止加热，此时红灯亮，温度显示还在上升15℃左右，再第二次压紧。
5、当温度下降到100～80℃以下时，打开千斤顶油阀，就可取出电缆线。
七、配置清单
1矿缆热补机 一台
2.液压系统压杆 一只
3.平衡重铁 一只
4.产品说明书 一份
5.合格证 一张
6.保修卡 一份
